Groupe Moto-compresseur Vertical

Présentation du projet

• Un (01) Skid Moto-compresseur pour le dépotage (Butane : débit 44 m3/h & Propane : 68 m3/h) de camions citernes vers les sphères et cigares de stockage.
• Un (01) Bloc de compression Vertical sans huile avec Volant équilibré BLACKMER Type : LB642-H.
• Un (01) Liquid Trappe (Piège à liquide) équipé de protection mécanique (flotteur) et électrique (Interrupteur de niveau).
• Un Moteur électrique anti déflagrant 30 Kw ATEX EExd IIB T4- IE3 Haut rendement.
• Un lot un lot de composants de protection : Interrupteur à flotteur ADF de contrôle de niveau sur le piège à liquide, Soupape de sûreté, Pressostat ADF sur l'aspiration du compresseur, Pressostat ADF sur la pompe de lubrification, Thermostat de haute température d'huile.
• Un (01) tuyauteries rigides sans soudure en acier SCH 40 à l'aspiration et au refoulement, reliant tous les composantes du groupe, Filtre en Y en acier au carbone avec tamis en acier inoxydable 40 mesh à l'entrée du piège à liquide, Vanne à 4 voies avec corps et boule en acier inoxydable, Transmission par poulies à 4 gorges et courroies anti statiques, glissières moteur réglable et équipé d'un protège courroies anti étincelle amovible, Flexibles en inox longueur 600 mm minimum montés à l'aspiration et au refoulement de l'électrocompresseur pourvu de brides ASA 300 / DN.
• Un (01) Armoire ADF pour Zone 1 en Aluminium de puissance et de commande.
• Documentation Technique complète, certificats, Test en usine et sur site, formation personnel.
• L'ensemble est monté sur un socle rigide mécano soudé et Tout défaut doit impérativement arrêter le compresseur sans redémarrage automatique.

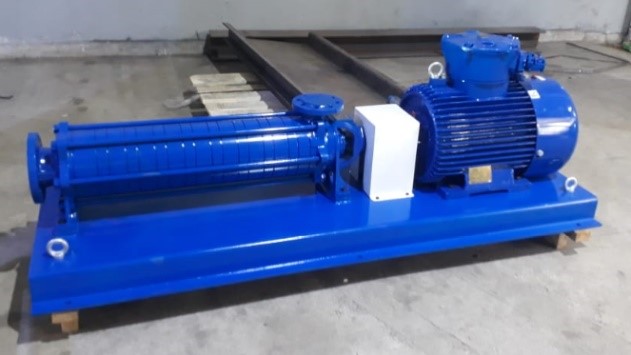

• Deux (02) Groupes électropompes Centrifuges Multicellulaires à canal latéral destinés pour le chargement des camions citernes et l'emplissage de bouteilles de GPL.
• Une (01) pompe centrifuge multicellulaire flowserve/Sterling SIHI conforme au standard ISO 5199 Type: CEHA 6108.
• Un Moteur électrique anti déflagrant 30 Kw ATEX EExd IIB T4- IE3 Haut rendement.
• Un (01) Armoire électrique de commande et tirage de câble.
• Installation mécanique des groupes de pompage (fixation, raccordement et lignage) et clapets de décharge sur les refoulements.
• Installation électrique et tirage de câbles de puissance, de commandes et de mise à la terre, Armoire de puissance et commandes équipé.
• Dossier technique complet, Certificat, Tests de performance à l'usine et sur site, Formation personnel.
