Station de pompage des hydrocarbures de chargement
PETROMIN OILS MAROC · Jorf Lasfar
PETROMIN OILS MAROC2019Jorf Lasfar
Galerie
1/3
Présentation du projet
Étude, fourniture et installation d'un lot de motopompes électriques et intégration avec le système de chargement automatique des hydrocarbures :

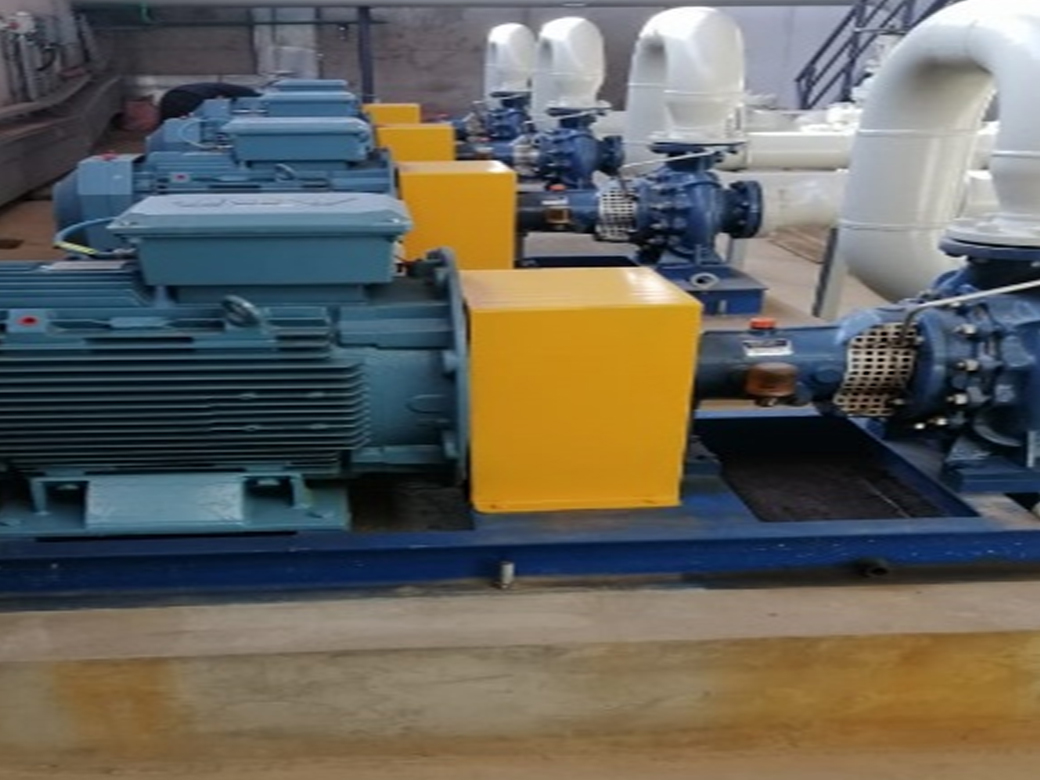

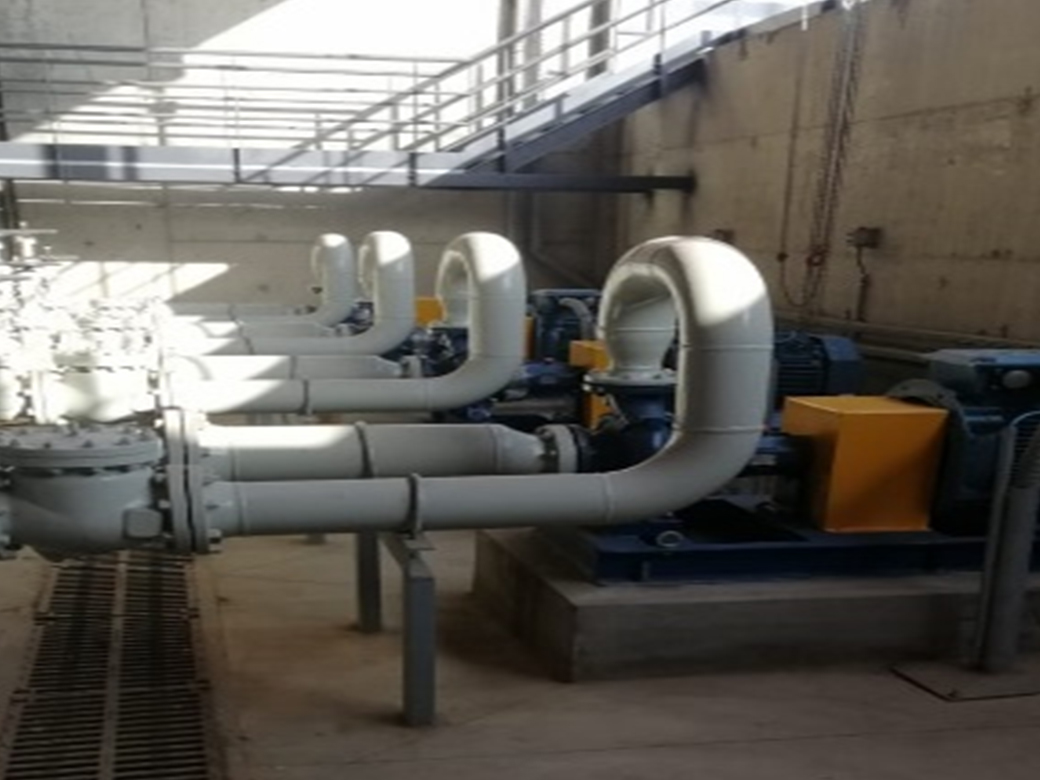

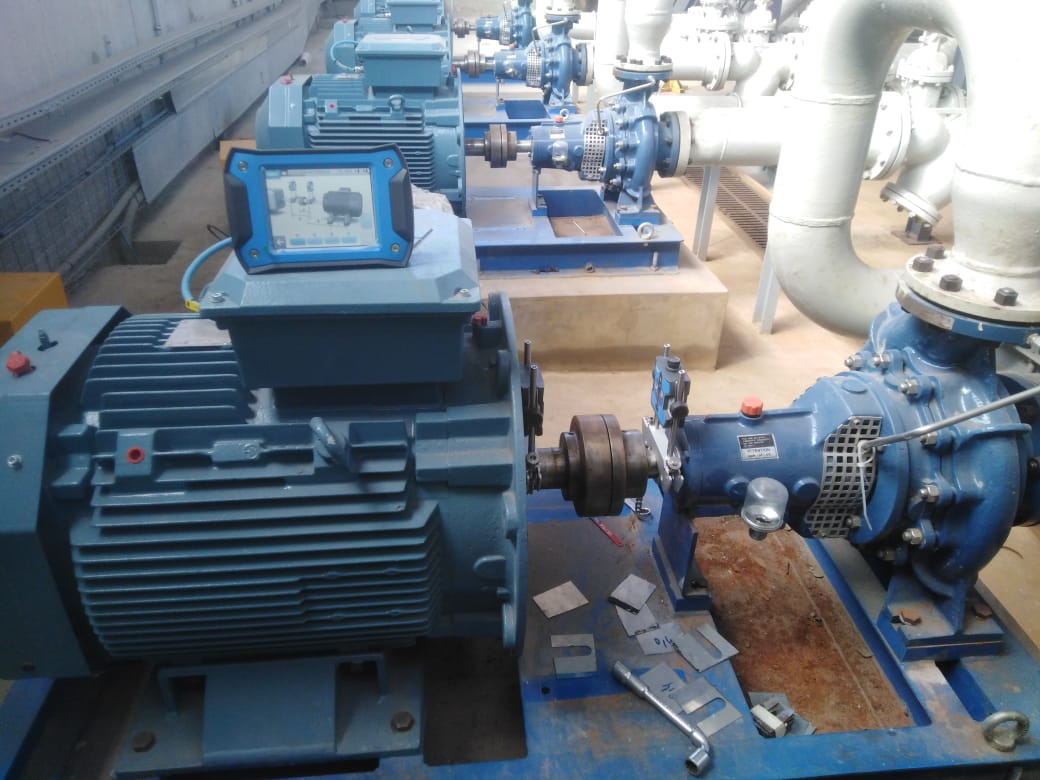

- Trois (04) Groupe Motopompes centrifuges électriques chargement Gasoil/SSP : 250 m3/h – 5 bar 45 kw suivant la norme ISO 5199.
- Un (01) Armoire électrique de commande et Automate de gestion des pompes installés dans le local technique TGBT équipé des équipements électriques (API, Variateurs, Contacteurs,...) avec option démarrage en mode manuel.
- Un (01) système d'automatisation de type industriel de la marque SIEMENS série S7-1500 doté d'un microprocesseur industriel avec mémoire de type MMC pour le backup du programme, doté de 24 DI/16DO, 5AI/1AO et un ensemble de modules additionnels d'entrées sorties pour répondre au besoin du dépôt. Ce dernier permet de gérer le démarrage et l'arrêt des pompes suivant les demandes des îlots de chargement afin d'optimiser le temps de chargement en termes de débit et la protection des éléments de la chaine de chargement contre les surpressions et coup de bélier (compteur, bras de chargement...).
- Contrôle et essais dans ateliers et test sur site.
Points clés
Trois (04) Groupe Motopompes centrifuges électriques chargement Gasoil/SSP : 250 m3/h – 5 bar 45 kw suivant la norme ISO 5199.
Un (01) Armoire électrique de commande et Automate de gestion des pompes installés dans le local technique TGBT équipé des équipements électriques (API, Variateurs, Contacteurs,...) avec option démarrage en mode manuel.
Un (01) système d'automatisation de type industriel de la marque SIEMENS série S7-1500 doté d'un microprocesseur industriel avec mémoire de type MMC pour le backup du programme, doté de 24 DI/16DO, 5AI/1AO et un ensemble de modules additionnels d'entrées sorties pour répondre au besoin du dépôt. Ce dernier permet de gérer le démarrage et l'arrêt des pompes suivant les demandes des îlots de chargement afin d'optimiser le temps de chargement en termes de débit et la protection des éléments de la chaine de chargement contre les surpressions et coup de bélier (compteur, bras de chargement...).
Contrôle et essais dans ateliers et test sur site.
